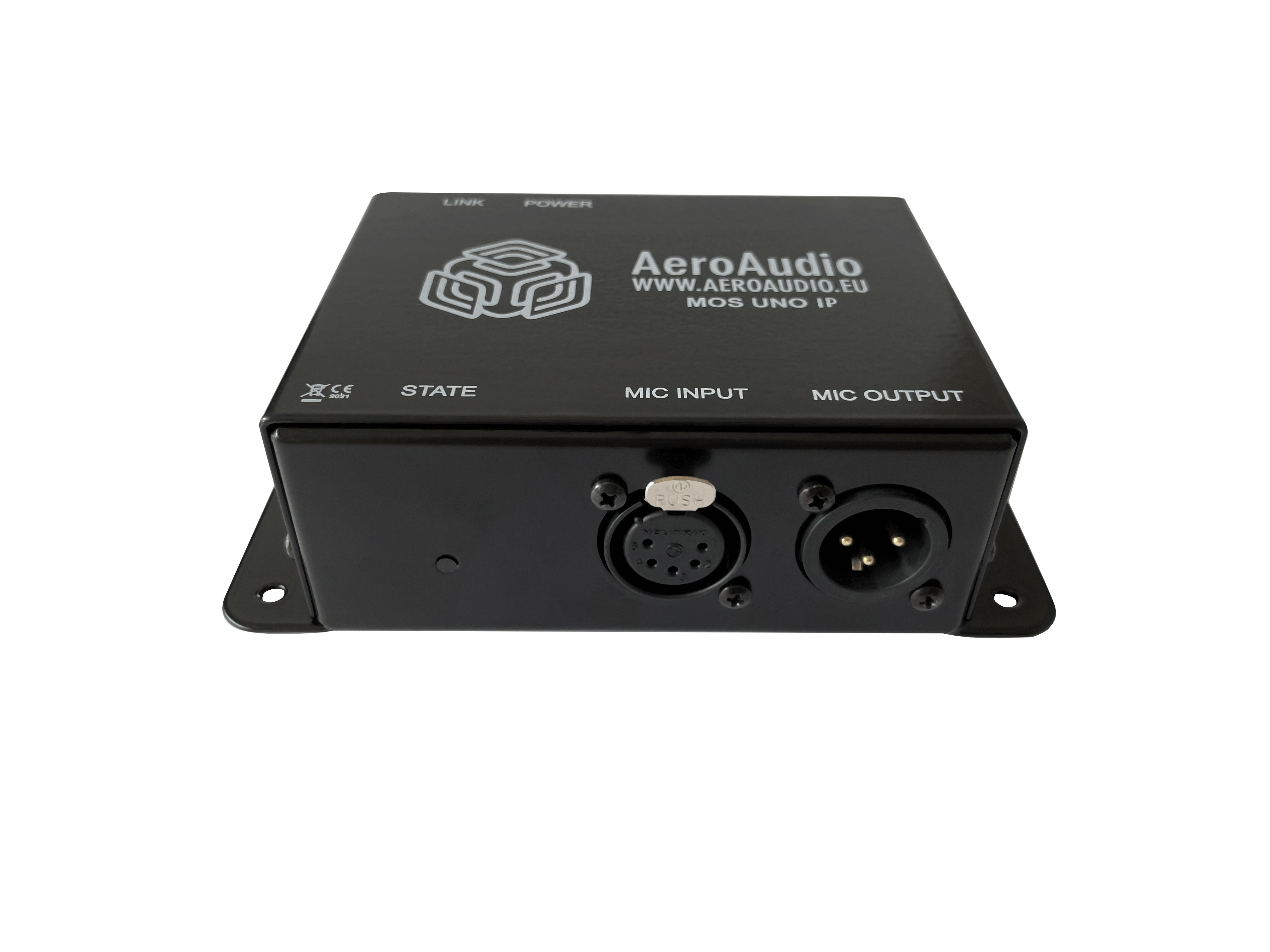

AeroAudio AAMOS00102
Commutateur « ON AIR » pour microphone avec passerelle TCP
SPECIFICATIONS
-Prise en charge de la logique globale DHD
-Réception TCP globale
-Liaison TCP Axia
-3 façons de commuter le MIC ON-AIR SWITCH :
- Option 1 : liaison TCP (Axia TCP, réception TCP globale ou logique globale DHD)
- Option 2 : tension de commande 5 VCC (10 mA)
- Option 3 : contact fermé
– Stereo out (to the studio)
– 12v power input
340,00€ -
Description
Convient pour la signalisation « ON AIR » des bras de microphones tels que YELLOWTEC MIKA ON-AIR.
Le MOS-UNO-IP est unique en son genre.
Non seulement il prend en charge le GPI, mais également la liaison TCP globale pour les serveurs externes ou la logique globale Ethernet de DHD, ainsi que les commandes TCP d’Axia, rendant la soudure manuelle GPI obsolète.
Le serveur Web interne permet une configuration complète de tous les paramètres nécessaires.
ON-AIR = rouge
OFF-AIR : blanc
- INDICATEUR LED D’ALIMENTATION
La LED s’allume lorsque l’alimentation 12VDC est présente. - ENTRÉE D’ALIMENTATION 12 VCC
Valeurs nominales : 12 VCC (9 ~ 18 volts) à 250 mA. La polarité n’a pas d’importance
L’alimentation est incluse, options : 115V/USA – 230V/AUS – 230V/EUR – 230V/UK
- SORTIE MIC (VERS LE STUDIO)
sortie micro ; connectez-vous à votre équipement avec un câble MIC standard
(XLR 3 broches)
– PIN1 : masse (blindage)
– PIN2 : Positif (Rouge)
– PIN3 : Négatif (Bleu)
- BRAS MICRO ONAIR
Connectez-vous au MIC ON-AIR ARM avec un câble MIC standard (XLR 5 broches)
– PIN1 : masse (blindage)
– PIN2 : Positif (Rouge)
– PIN3 : Négatif (Bleu)
– PIN4 : LED (jaune)
– PIN5 : LED (noir)
