AUDIO DEVELOPMENTS AD 071

Description

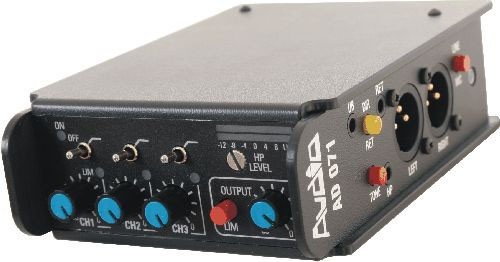

Cette table de mixage D4 Audio Developments a été conçue pour une variété d’applications. Toutefois, sa petite taille (13.5×9.5×4.0cm) et son faible poids (400 gm), se prête à être montée sur un appareil photo ou attaché à une ceinture. Il dispose de 3 entrées et deux sorties avec limiteurs sur les entrées micro et les sorties principales.

Il existe deux configurations, un microphone plus deux entrées de ligne ou trois entrées micro. Elle est susceptible d’être réglé et reste à traiter les données audio.

Caractéristiques :

• ENTREES MICRO – Un ou trois types équilibrés électroniquement avec connecteur XLR, alimentation fantôme 48V, filtre à haute passe, contrôle de gain et sélection micro ou entrée de ligne.
• ENTREE DE LIGNE – qualité d’instrumentation équilibré électroniquement avec un contrôle de gain / niveau.
• ROUTAGE – Chaque entrée est acheminée à gauche, droite ou à gauche et à droite par deux interrupteurs à bascule.
• SORTIES – Electronique équilibré avec des connecteurs de type XLR et contrôle de niveau rotatif stéréo. Peut-être déséquilibré sans perte de niveau ni dégradation de la qualité. Un bouton-poussoir sélectionne les niveaux de sortie de ligne ou microphone aux connecteurs XLR. Une prise jack de 3,5 mm transporte les signaux de sortie au niveau du micro.
• LIMITEURS – incorporés dans les entrées micro et les deux sorties principales. Le limiteur d’entrée microphone est en permanence en circuit. Un interrupteur à bouton-poussoir présente les limiteurs de sortie en circuit et deux diodes indiquent le début de la limitation.
• OSCILLATEUR LINE-UP – ton de 1kHz injecté dans les sorties.
• SURVEILLANCE – Sortie casque sur la prise jack 3,5 mm avec un bouton-poussoir sélectionnant les signaux directs ou de retour. Les signaux de retour sont portés sur un jack stéréo 3,5 mm.
• MESURE – Deux échelles de LED indiquent le niveau de sortie
• MISE SOUS TENSION – soit une alimentation externe, via un connecteur Hirose 4 broches, séparée ou une batterie PP3 9V peut être utilisé pour alimenter le mélangeur. Un LED indique la puissance actuelle et clignote lorsque la tension est trop basse.
