AUDIO DEVELOPMENTS AD 162

Description

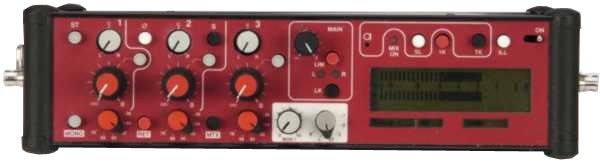

C’est la première table de mixage Audio Developments conçue avec un indicateur LCD à la place du type traditionnel analogique, créant la possibilité de s’adapter à un nombre important d’installations dans un espace beaucoup plus petit. Le mixer, tout en ayant tous les attributs de l’AD161 (son homologue mono), n’est que de 25 pour cent supérieure par volume.

Le compteur affiche non seulement les niveaux de sortie dans le format PPM ou VU, mais donne une indication de l’état de la batterie et le statut du moniteur. (pendant l’écoute de signaux directs ou de retour).

Utilisant des commutateurs DIL interne, le compteur peut suivre le sélecteur de moniteur. Cela donne à l’opérateur la possibilité de montrer le niveau de retour. Le mélangeur a été conçu pour introduire sur le marché une grande qualité, à prix abordable, de table de mixage stéréo ENG avec la durabilité pour durer une bonne partie de la prochaine décennie.

Caractéristiques

• Entrées Mic: trois type électroniquement équilibrée avec connecteur XLR, High Pass Filter, 6 position Input Gain Selector, contrôle de niveau rotatif, Phantom/12V T (AB) d’alimentation 48V.
• Mic / ligne: chaque entrée est commutable au niveau de ligne donnant le même degré de contrôle comme pour l’entrée micro.
• Acheminement: chaque entrée est dirigée vers la sortie de gauche ou de droite à l’aide d’un potentiomètre panoramique de détente au centre.

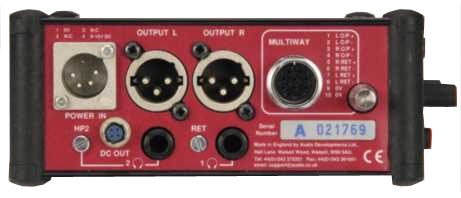

• Sortie: transformateur équilibré avec connecteur de type XLR, contrôle de niveau stéréo rotatif.
• 10 broches connecteur multivoies: contient des signaux de sortie principaux gauche et droite et des signaux de retour gauche et droit vers le chemin du moniteur. Cela permet une seule connexion au support d’enregistrement, par exemple, appareils photos. Il peut être utilisé simultanément avec les sorties XLR.
• Limiteur: incorporé dans les sorties principales. Interrupteur à bouton introduit le limiteur dans le circuit et un commutateur de plus permettant à des chemins de signaux gauche et droite d’être liés. Deux LED indiquent l’apparition de la limitation.
• Oscillateur de gamme: Tone 1k dans la sortie
• Talkback / Slate: un microphone à électret interne permet une «slate» du signal à ajouter aux sorties principales et un bouton TALK permet de communiquer à un tiers sur une sortie moniteur séparée
• Surveillance: casque sur Jack de type A avec commutateur rotatif pour sélectionner une entrée pré-fader, une sortie principale: gauche ou droite ou stéréo. Trois boutons-poussoirs fonctionnent en conjonction avec le commutateur rotatif. MONO permet au signal de contrôle à convertir de la stéréo au monarual; RET permet au signal de retour d’être surveillé dans le format sélectionné par le commutateur rotatif; MTX décode un signal M-S dans le domaine L-R et vice-versa. Une seconde sortie moniteur permet à un tiers de recevoir un flux de contrôle, qui comprend également une installation de ligne privée (TALK). Ce second moniteur peut être configuré à l’aide de commutateurs DIP internes, pour recevoir des entrées 1 et 2 ou les deux, ce qui donne la possibilité d’envoyer à l’opérateur du mât de son propre signal s’ils sont le récepteur.

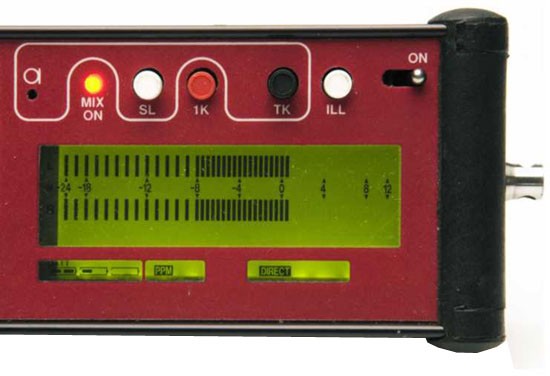

• Mesure: Type LCD donnant une indication des niveaux de sortie gauche et droite, état de la batterie et sélection du moniteur directe / retour. Une installation de rétro-éclairage facilite l’utilisation dans des endroits peu éclairés.
• Alimentation: batteries internes utilisant des piles 6 x AA ou une alimentation externe avec une tension de source 9V à 15V DC. Une LED indique que la table de mixage est sous tension et clignote également lorsque la batterie est faible. Un petit connecteur à 4 broches permet à d’autres appareils externes, tels que les récepteurs de radio microphone d’être alimentés.
