SONIFEX AVN-CU2-DANTE

Description

L’AVN-CU2-DANTE fournit deux entrées micro/ligne avec une large plage de gain réglable et dispose de deux sorties casque stéréo avec prises jack verrouillables, adaptées à une utilisation par deux commentateurs.

Il est alimenté par Power over Ethernet (PoE), à l’aide de connecteurs Neutrik EtherCON, avec des ports primaires et secondaires pour la redondance de l’alimentation et des données. Il y a une entrée supplémentaire XLR 12V DC à 4 broches. L’unité prend en charge jusqu’à 16 canaux AoIP d’entrée et de sortie et jusqu’à 16 flux AoIP d’entrée et de sortie simultanés.

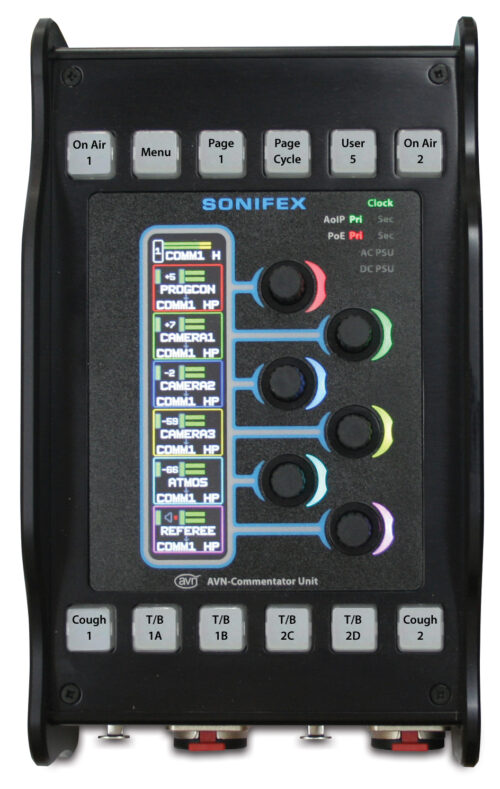

Les 6 encodeurs rotatifs à bouton-poussoir contrôlent les niveaux d’entrée et de sortie et le panoramique. Les 12 boutons de touches sont entièrement configurables pour n’importe quelle fonction de bouton.

La mesure est disponible par entrée/sortie, avec une mesure de sortie configurable comme réglage de niveau pré ou post. Le haut de l’écran affiche la mesure de la sortie, une indication du limiteur et le nom de la sortie. Un limiteur réglable est disponible sur chaque sortie et est appliqué automatiquement pour éviter l’écrêtage du signal.

L’unité dispose de 2 entrées micro/ligne verrouillables avec indication d’alimentation fantôme +48 V et de 2 sorties casque sur des prises jack 6,35 mm verrouillables.

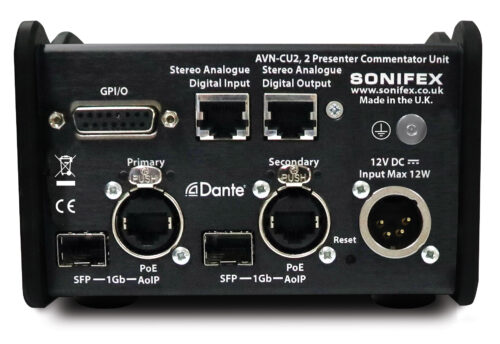

Les E/S à quatre fils sur les connecteurs RJ45 du panneau arrière fournissent une entrée et une sortie AES3 ou analogiques qui peuvent être affectées comme sorties micro (niveau ligne), sorties talkback, entrées programme ou entrées talkback selon vos besoins.

De plus, les connexions AES/analogiques peuvent être utilisées comme point d’insertion ou de sortie d’entrée/sortie du réseau AoIP.

L’unité dispose de deux ports réseau redondants sur les cages RJ45 (PoE utilisant 2 connecteurs Neutrik EtherCON®) et SFP pour les longs trajets de fibre.

Il y a 10 x GPIO configurables sur un connecteur de type D à 15 voies avec 1 x sortie de commutation commutée.

Tous les boutons ont un texte de touche et peuvent être configurés. Certaines opérations standard sont disponibles :

2 x boutons On-Air peuvent être utilisés pour connecter l’audio du micro à la sortie principale, soit via AoIP, soit via la connexion audio numérique AES. Les boutons On-Air peuvent être verrouillés si nécessaire.
Un bouton Menu peut être utilisé pour accéder à des options de configuration limitées sur l’écran TFT.
2 x boutons Page modifient l’affichage et les encodeurs pour surveiller un ensemble supplémentaire de sources, de points de mixage ou de sorties. Jusqu’à 4 pages peuvent être préprogrammées, par ex. un pour les entrées de talkback, un pour les sorties, un pour surveiller d’autres sources.
2 x boutons de toux prennent le commentateur hors de l’air lorsqu’il est enfoncé.

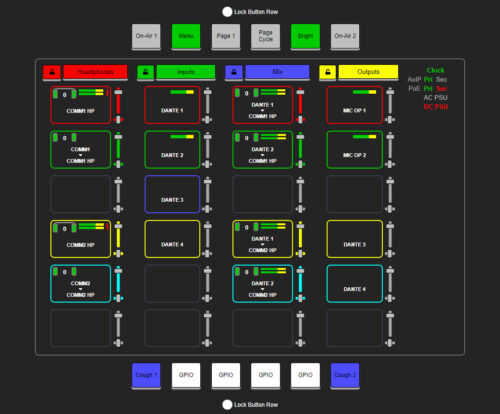

Un bouton Utilisateur peut être programmé pour exécuter n’importe quelle fonction à l’aide du serveur Web.
4 x boutons T/B (talkback) peuvent être configurés pour lancer le talkback via une connexion audio numérique AoIP ou AES, en utilisant 4 x bus de talkback. Les boutons de talkback fonctionnent avec le talkback paresseux, mettant le commentateur hors antenne lorsqu’il est invoqué.
6 x encodeurs rotatifs.
4 x pages de 6 positions d’encodeur rotatif (24 au total).
