SONIFEX AVN-DIO20

Convertisseur d’E/S AVN-DIO20 Dante® vers MADI AES3 64 canaux

L’AVN-DIO20 est un dispositif de pontage MADI et AES3 vers Dante permettant une connexion bidirectionnelle entre le protocole MADI et l’AoIP, ainsi qu’avec 8 canaux stéréo AES3.

Points forts :

  • 1 entrée et sortie AES10 MADI, sur SFP ou BNC coaxial (jusqu’à 64 canaux d’E/S MADI).

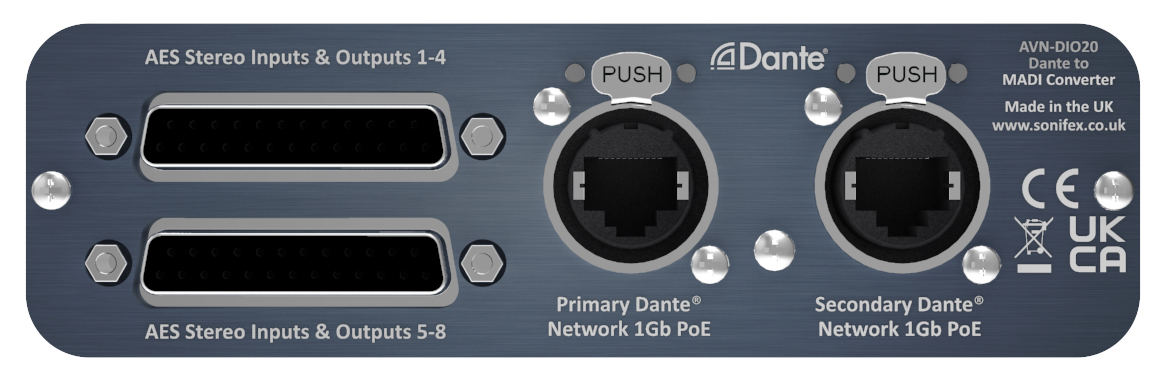

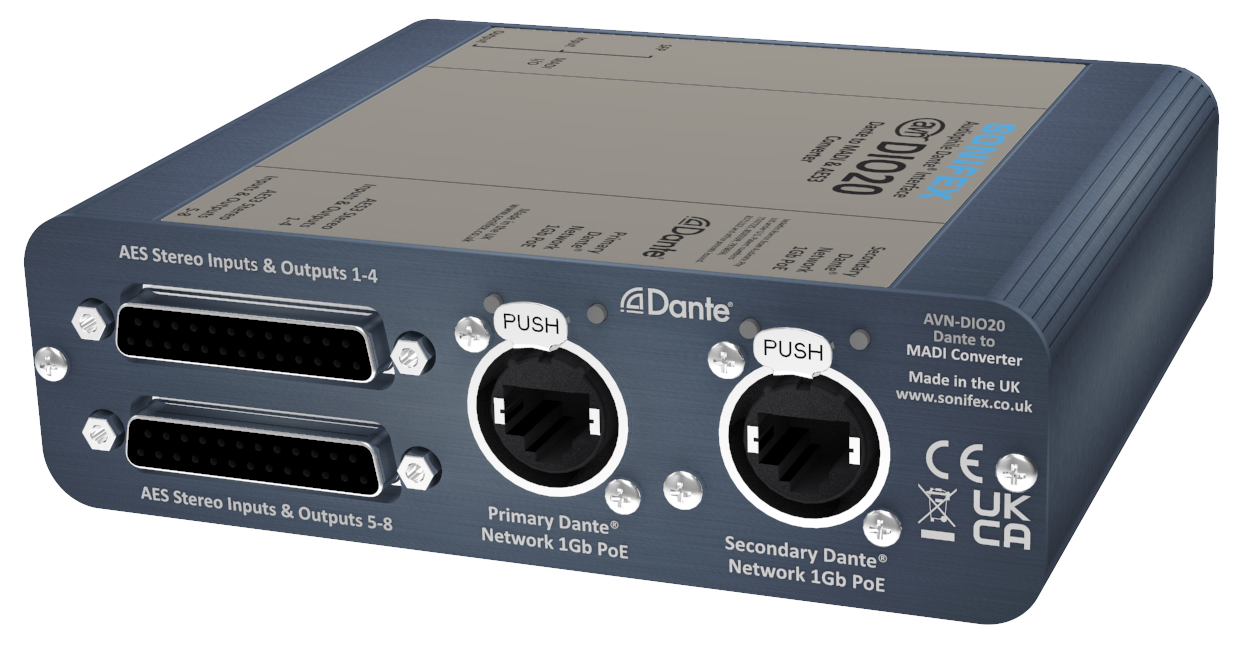

  • 8 entrées et sorties AES3 stéréo sur 2 types D 25 voies, utilisant le brochage numérique AES59.

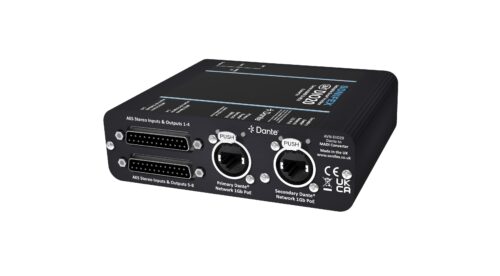

  • Deux ports réseau Dante primaires et secondaires redondants utilisant des connecteurs Ethernet Neutrik EtherCON®.
  • Alimenté via PoE (Power over Ethernet) avec double redondance PoE.
  • Appareil entièrement compatible Dante, AES67, et conforme au gestionnaire de domaine Dante.
  • Interface Web pour la configuration.
  • Prise en charge des canaux MADI 64, 56, 28 et 16 et prise en charge de la fréquence d’échantillonnage audio jusqu’à 192 kHz.
  • Basculement automatique MADI SFP vers BNC.
  • Prise en charge de toutes les fréquences d’échantillonnage Dante disponibles (44,1 kHz à 192 kHz) et conversion du taux d’échantillonnage de l’audio entre Dante et MADI/AES3.
  • Livré avec clip ceinture, crochets de bandoulière (mais pas la sangle) et plaque de fixation sous bureau.

Le prix initial était : 1 800,00€.Le prix actuel est : 1 710,00€. -

Description

L’AVN-DIO20 convertit les 64 canaux d’un flux MADI, et les place sur le réseau Dante, mappés à l’aide de Dante Controller. Il prend simultanément les 64 canaux mappés à l’appareil sur Dante Controller, convertit éventuellement la fréquence d’échantillonnage et les transmet sur la sortie MADI. Le convertisseur accepte 8 entrées stéréo AES3 et les place sur le réseau Dante, remplaçant 16 des canaux d’entrée MADI sélectionnés. L’unité envoie également 8 sorties stéréo AES3 qui peuvent provenir des canaux Dante, par blocs de 16.

L’unité accepte les signaux MADI provenant d’un module SFP compatible ou de l’entrée coaxiale BNC. L’entrée peut être sélectionnée via l’interface graphique Web intégrée ou, par défaut, elle utilisera un module SFP s’il est inséré dans l’unité. La sortie BNC coaxiale est désactivée lorsque le SFP est en cours d’utilisation. Il existe également un mode de basculement automatique supplémentaire qui, lorsqu’il est sélectionné, permet une commutation automatique vers l’entrée BNC lorsque le signal SFP est perdu, offrant une redondance audio sans parasites.

L’audio de sortie MADI peut être cadencé à partir du réseau Dante, auquel cas le SRC de sortie est contourné, ou l’horloge récupérée obtenue à partir de l’entrée MADI.

Il est alimenté par Power over Ethernet (PoE), à l’aide de connecteurs Neutrik EtherCON®, avec des ports primaires et secondaires pour la redondance de l’alimentation et des données. L’AVN-DIO20 utilise les derniers chipsets Audinate Dante™ et est donc compatible AES67 et Dante Domain Manager™.

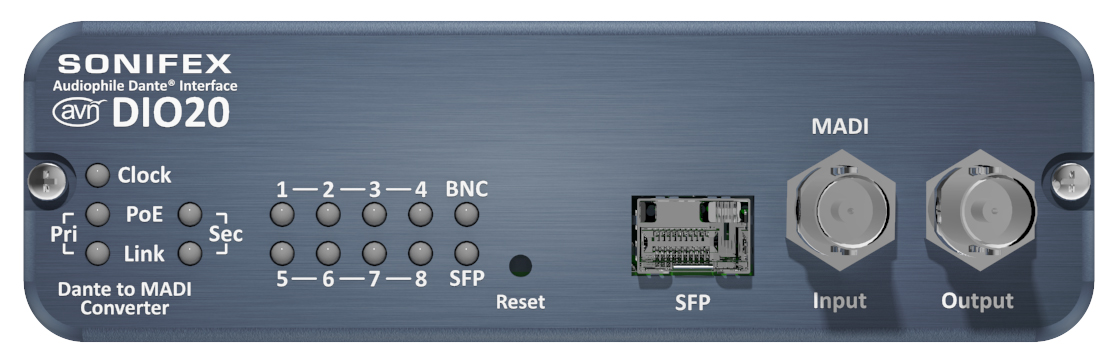

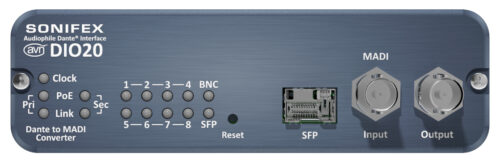

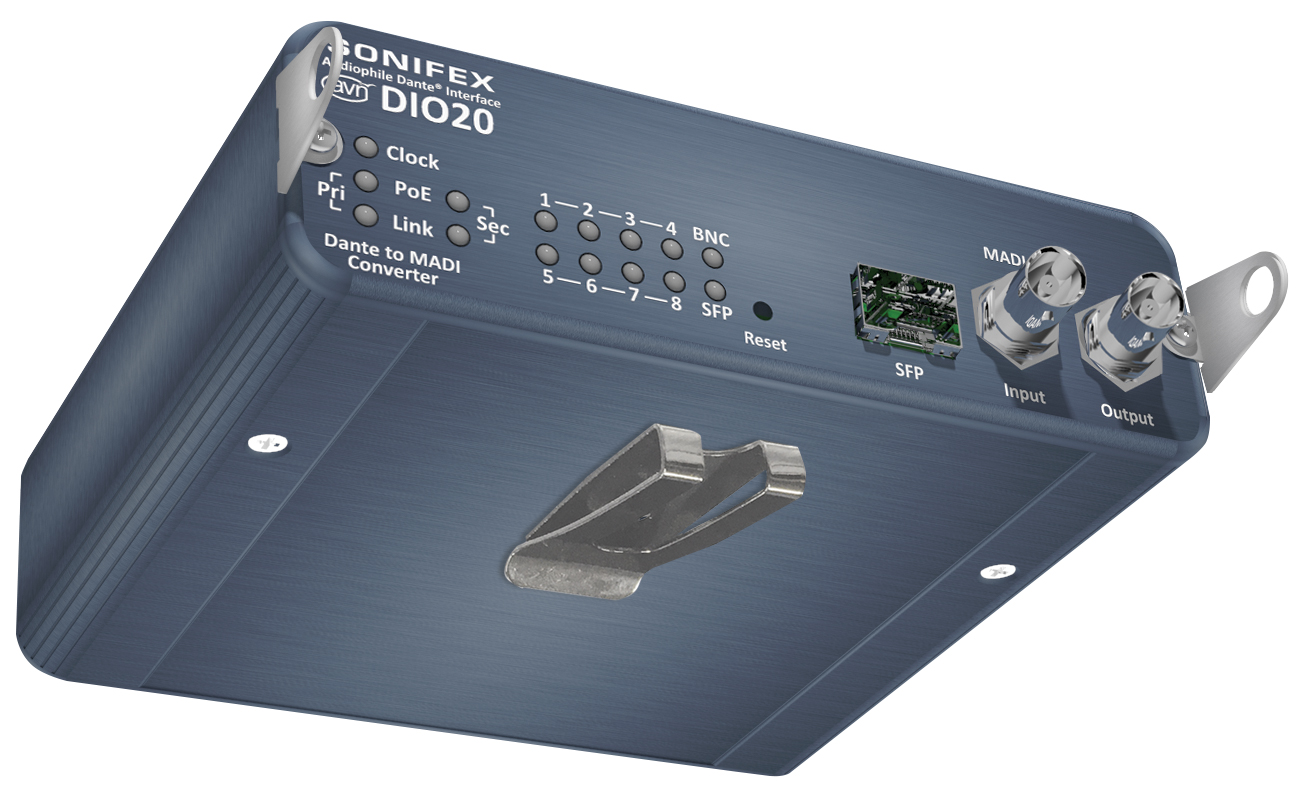

Des LED sur le panneau avant indiquent l’état de l’horloge du réseau, l’état des liaisons AoIP primaires et AoIP secondaires, l’alimentation primaire PoE et l’alimentation secondaire PoE actives. De surcroît, 8 LED indiquent l’état de verrouillage d’entrée AES3 et une indication d’entrée MADI active.

Une interface Web est disponible pour les paramètres du réseau et de l’appareil, les informations d’état et les mises à jour du micrologiciel.

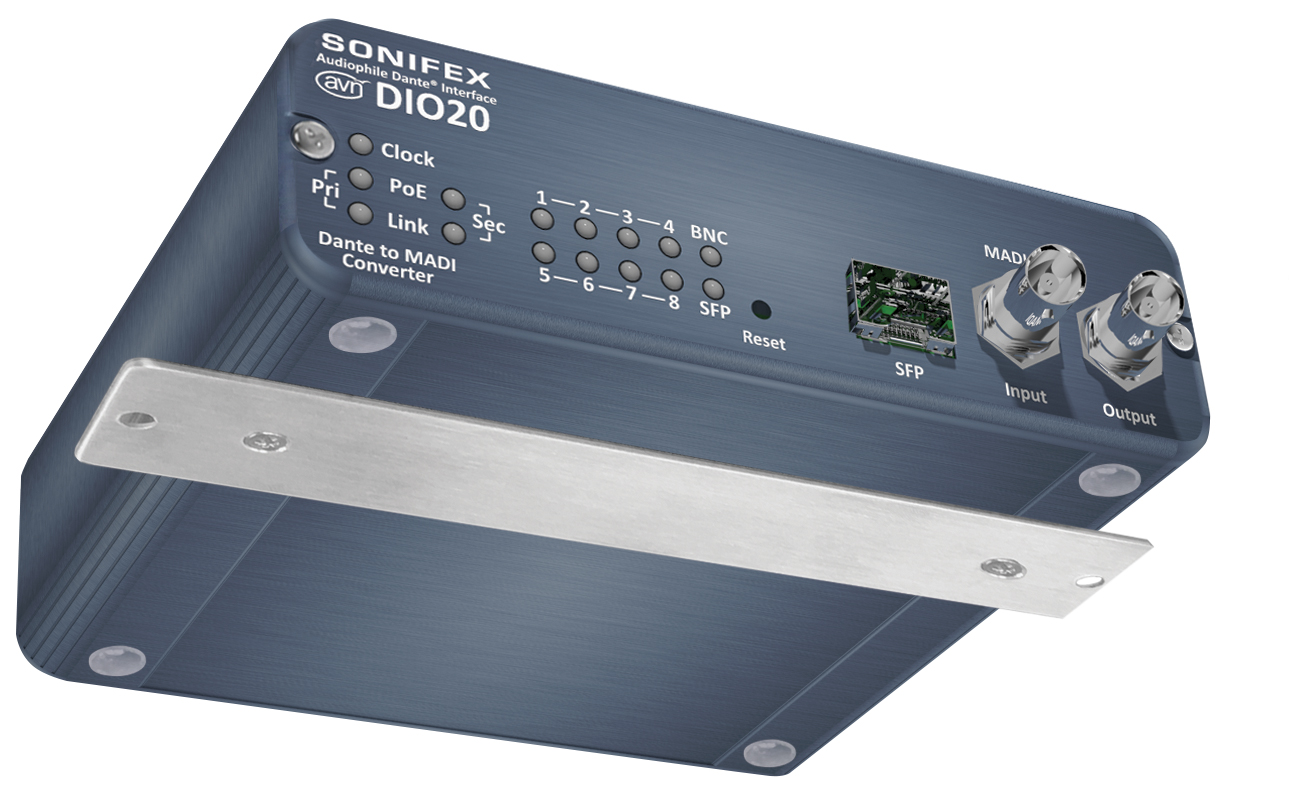

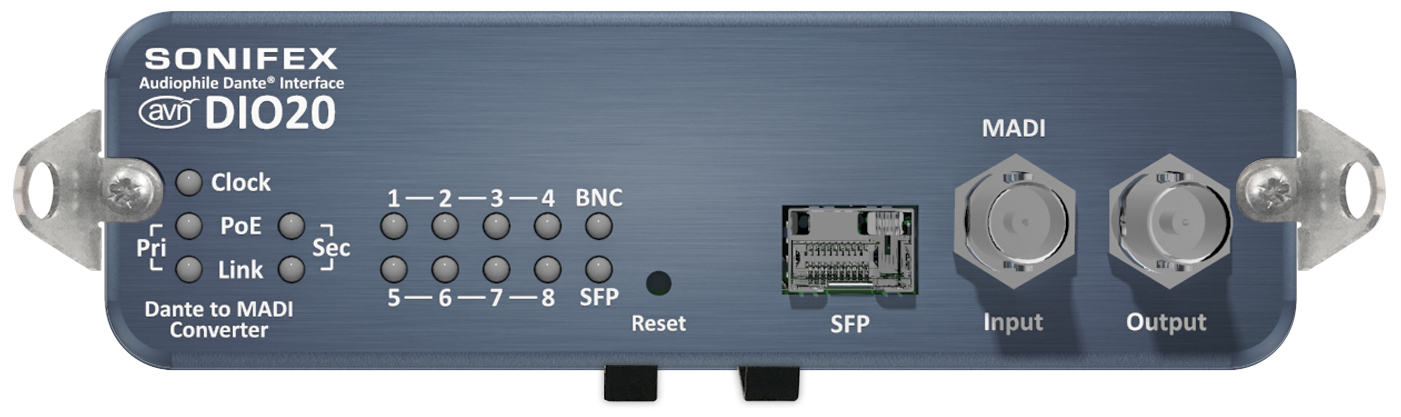

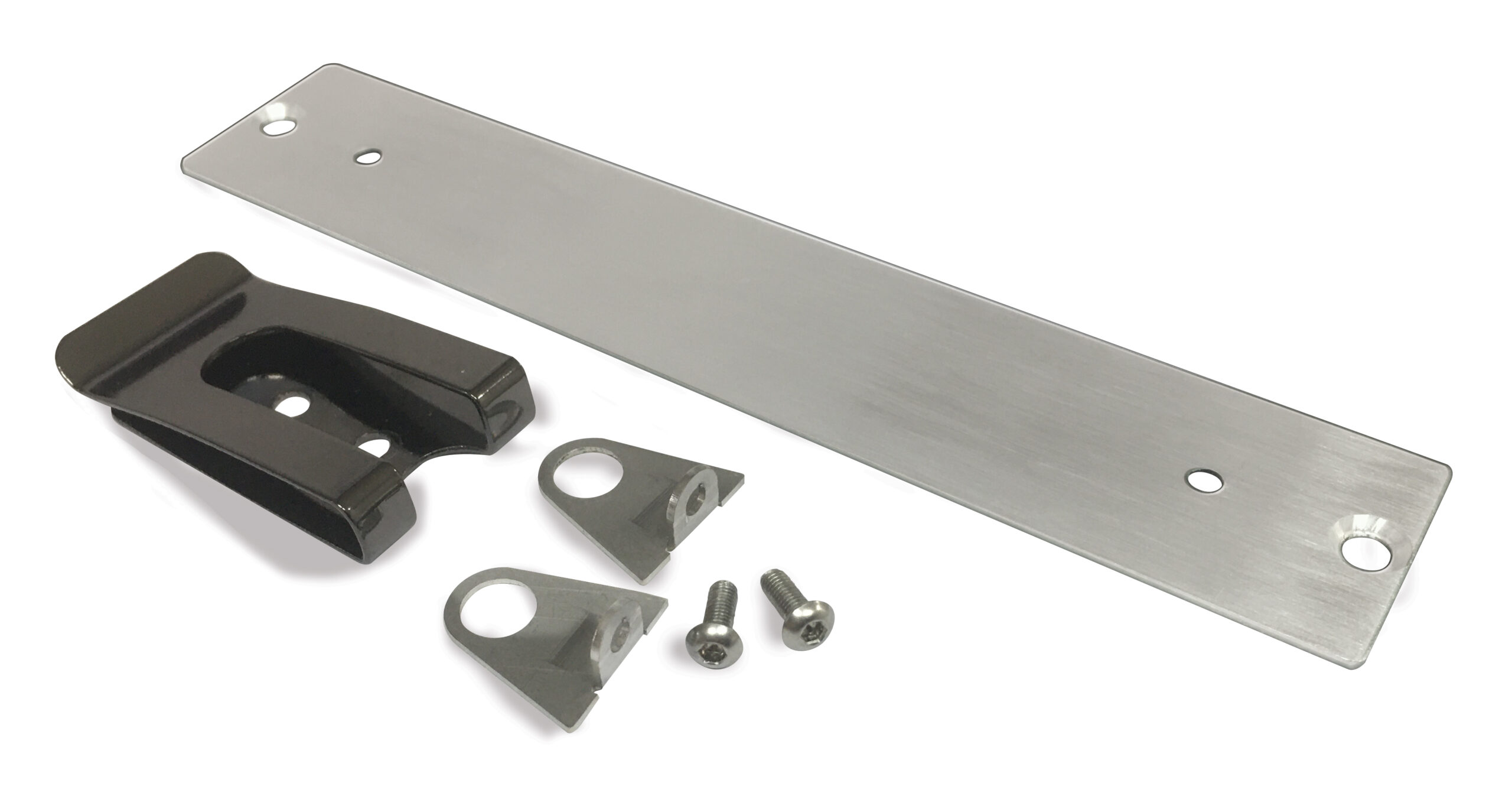

L’AVN-DIO20 est fourni avec un clip de ceinture, des crochets de bandoulière (mais pas la bandoulière) et une plaque de montage sous le bureau.
