SONIFEX AVN-PD8D

AVN-PD8D, 8 entrées numériques stéréo AES3 et 8 sorties numériques stéréo AES3, portail AES67, affichage numérique.

La version « D » du portail dispose de deux écrans de mesure TFT lumineux qui fournissent un affichage en direct des niveaux des entrées et sorties physiques respectivement. Une commande de navigation rotative peut être utilisée pour sélectionner une seule entrée ou sortie et afficher ses données de mesure dans une vue horizontale plus détaillée.

La série AVN-Portal est un groupe de trois puissantes interfaces de moteur de mixage audio (AVN-PA8, AVN-PD8 et AVN-PM8) capables de routage audio, de mesure et d’égalisation. Ils ont à la fois des E/S audio physiques et des E/S de flux AES67 et peuvent mixer et router librement depuis n’importe quelle entrée vers n’importe quelle sortie, utile pour une multitude d’applications.
La communication entre les produits se fait via RAVENNA/AES67 AoIP permettant un câblage et une extension CAT 5 simples. Ils annoncent les flux à l’aide d’Avahi/Bonjour et de SAP et peuvent donc également être utilisés pour les flux compatibles Dante™ AES67.

2 394,00 -

Description

Applications:

Mélangeur numérique 8 canaux,
Amplificateur de distribution de flux AES67 64 canaux à partir de sources numériques,
Distribuez 8 canaux audio stéréo sur une connexion fibre SFP.
Générateur IFB pour envoyer 64 flux AES67 à des packs de ceinture individuels.
Système de distribution de casque à 8 sorties, avec mixage d’entrée séparé pour chaque sortie casque et contrôle de gain individuel.
Mélangeur d’entrée avec mesure d’entrée/sortie et génération de flux AES67.

Matrice de mélange :
La clé du succès de l’AVN-PA8 est la matrice de mixage où les entrées physiques peuvent être librement mixées et routées avec les flux AES67, de manière simple et intuitive vers les sorties physiques et les flux AES67.

AVN Expanded Routed Table

Affichages, mesure et commandes du panneau avant :
L’AVN-PD8 peut être fourni avec différents panneaux avant et arrière. En standard, il dispose d’un écran sur le panneau avant pour afficher les informations sur le produit et il utilise des XLR et des types D pour la connectivité du panneau arrière.

À l’aide d’un écran OLED, le panneau avant fournit des informations d’état détaillées sur le nom de l’appareil, les adresses réseau, les informations de synchronisation PTP, l’état/les tensions d’alimentation et les informations de version. Les commandes d’affichage et de navigation permettent de modifier certaines fonctions, limitées à la mise en réseau (adresses IP, nom convivial, etc.) et à l’affichage (luminosité et contraste). Les commandes du panneau avant comprennent également des boutons configurables par l’utilisateur qui peuvent être configurés pour effectuer des actions telles que l’activation d’un GPIO ou comme bouton de raccourci pour accéder à un menu spécifié sur l’écran OLED.

Les LED du panneau avant indiquent l’état du réseau AoIP, l’état de synchronisation et l’état des entrées d’alimentation CA et CC. La luminosité de l’écran OLED et des indicateurs LED peut être ajustée en continu pour des conditions d’éclairage faibles ou élevées.

Un bouton d’alimentation sur le panneau avant est disponible pour allumer et éteindre l’appareil. Le bouton d’alimentation est désactivé par défaut mais peut être activé via la page Web « Paramètres d’affichage ».

Fonction du produit :

Mélangez et acheminez les entrées de flux AES3 et AES67 vers les sorties de flux AES3 et AES67.

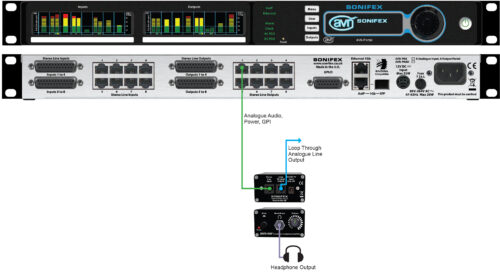

Applications typiques : un puissant moteur de mixage AES3 et AES67 qui permet de multiples applications : mélangeur de zone AES3 à 8 sorties, mélangeur numérique à 8 canaux, amplificateur de distribution de flux AES67 à 64 canaux à partir de sources numériques, système de distribution de casque à 8 canaux (avec unités AVN-HD1).

Caractéristiques:
8 x entrées stéréo numériques AES3 et 8 x sorties stéréo numériques AES3 sur prises de type D avec brochage AES59, en parallèle avec 8 x connecteurs RJ45 utilisant le brochage StudioHub®.
La version « T » a des E/S audio sur les borniers.
La version « D » a une mesure d’entrée et de sortie.
Réglage du gain d’entrée et de sortie.
Routeur/mélangeur logiciel de serveur Web réactif.
Jusqu’à 8 flux d’entrée AoIP avec un maximum de 16 canaux à router.
Jusqu’à 8 flux de sortie AoIP avec un maximum de 8 canaux chacun (c’est-à-dire 64 canaux).
Double port Ethernet 1 Gb et SFP 1 Gb.
Deux entrées d’alimentation CA et CC.
10 ports GPIO assignables par l’utilisateur.

Option de mesure détaillée :
La version « D » du portail (par exemple, AVN-PD8D) dispose de deux écrans de mesure TFT lumineux qui fournissent un affichage en direct des niveaux des entrées et sorties physiques respectivement. Une commande de navigation rotative peut être utilisée pour sélectionner une seule entrée ou sortie et afficher ses données de mesure dans une vue horizontale plus détaillée.

AVN Portals Meter

L’échelle de mesure utilisée est configurable par l’utilisateur à l’une des 9 échelles de mesure différentes, avec la balistique appropriée. Les échelles de mesure disponibles sont : Dual PPM + Standard VU, EBU PPM, BBC PPM, Nordic PPM, AES Digital PPM, DIN PPM, German PPM, SMPTE RP.0155, Standard VU & Extended VU.

Continuous Mode
