SONIFEX AVN-PXH12

Moniteur de mixage AVN-PXH12 12 x 2 canaux, portail AoIP.

Le Sonifex AVN-PXH12 est un mixeur de monitoring principalement conçu pour surveiller les canaux audio Audio Over IP dans un rack compact au format 1U. Tous les canaux audio AES67 de votre réseau peuvent être affectés aux canaux d’entrée de l’unité et mixés vers des sorties analogiques, une sortie casque et un haut-parleur intégré.



2 337,00 -

Description

Il s’agit d’un appareil de contrôle stéréo qui vous permet de contrôler jusqu’à 12 sources audio, sur un total de 24 entrées, à tout moment. Les 24 sources audio peuvent être sélectionnées parmi 4 entrées audio analogiques stéréo discrètes (1 x prise jack 3,5 mm sur le panneau avant, 2 x prises jack 3,5 mm sur le panneau arrière et 1 x paire d’entrées XLR stéréo sur le panneau arrière) ou à partir de n’importe quel RAVENNA, AES67 ou AES67 – activé les flux connectés Dante® AoIP.

Ces signaux stéréo sont acheminés vers les 12 canaux de contrôle du panneau avant, chacun ayant une sélection d’entrée « Normal » et « Alternative ». Chaque canal a trois boutons : un pour la sélection d’entrée, un autre pour couper le canal et le troisième pour sélectionner si l’entrée du canal est routée vers les branches de sortie gauche, droite ou stéréo.

Le bouton de chaque canal contrôle le niveau de l’entrée acheminée vers la sortie et le bouton s’allume également en vert, ambre ou rouge pour indiquer le niveau d’entrée. En appuyant sur le bouton ‘Solos’ le canal d’entrée vers la sortie.

Les LED du panneau avant indiquent l’état du réseau AoIP, l’état de synchronisation et l’état des entrées d’alimentation CA et CC.

Le panneau avant dispose de 3 sorties : casque stéréo en parallèle sur prises jack 6,35 mm (¼”) et jack 3,5 mm, chacune avec ses propres réglages d’atténuation individuels, et une sortie haut-parleur mono-mix. Il existe des commandes de volume discrètes pour le casque et le haut-parleur, et ce dernier dispose également d’un bouton de sourdine.

Le panneau arrière dispose de 3 sorties audio XLR-3 de niveau ligne supplémentaires, qui peuvent être désignées comme sorties de mixage mono ou de canal gauche ou droit du contenu audio mixé (similaire aux sorties haut-parleur et casque respectivement), ou n’importe laquelle des entrées physiques ou sources d’entrée AoIP.

L’unité envoie également au réseau, sous forme de flux AoIP AES67, les 8 canaux des 4 entrées stéréo physiques, ainsi qu’un mixage stéréo de la sortie du haut-parleur.

L’unité peut agir comme une horloge maître ou une horloge esclave PTP et prend en charge les médias IEEE1588-2008 PTPv2 et les profils par défaut.

Le panneau arrière contient des entrées d’alimentation secteur IEC et d’alimentation CC secondaire qui fournissent une redondance d’alimentation au produit. Il existe deux connexions Ethernet RJ45 (contrôle et AoIP) et un module Ethernet SFP qui, lorsqu’il est utilisé, remplace la connexion AoIP RJ45.

Un connecteur GPIO sur le panneau arrière fournit 10 ports locaux qui peuvent être configurés par l’utilisateur comme entrées ou sorties et fournissent une fonctionnalité contrôlée par logiciel. Un contact de relais sans tension peut être utilisé pour faire fonctionner un équipement externe.

Un serveur Web intégré fournit un contrôle complet de la configuration de l’unité, y compris l’affectation de la source à chaque canal et permet également les mises à jour du micrologiciel et la sauvegarde de la configuration. L’unité peut être contrôlée par des commandes Ember+ appropriées.

Logiciel de serveur Web :
Le moniteur de mixage dispose d’un serveur Web intégré pour l’installation et la configuration. Le serveur Web est réactif et se redimensionne en fonction de la taille de votre écran, ce qui signifie qu’il peut être utilisé sur de grands moniteurs ou de petits appareils portables tels que des smartphones. Les informations d’aide sont affichées sur le côté droit de l’écran, c’est donc un bon endroit où aller pour découvrir comment fonctionne l’unité.

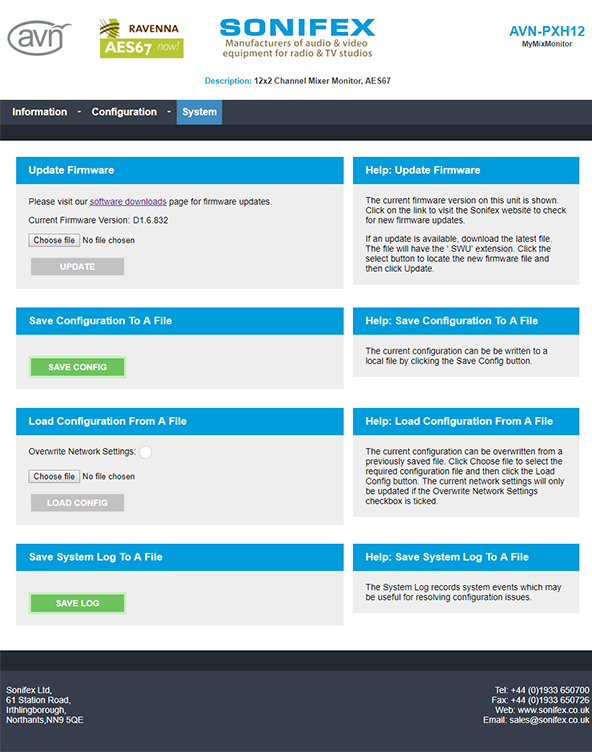

System page
