SONIFEX ELECTRONICS CM-TB8G

Unité de contrôle Talkback avec double interface GSM CM-TBG

Le CM-TB8G est le CM-TB8, unité de contrôle Talkback à 8 canaux, avec la carte d’extension CM-TBG installée.

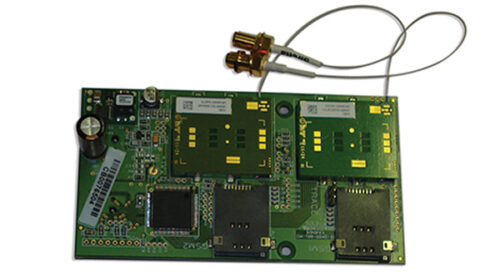

La CM-TBG est une carte d’extension téléphonique double GSM. Il étend la capacité de talkback du CM-TB8 en permettant de passer et de recevoir des appels téléphoniques via deux modules de téléphonie mobile quadribande indépendants.

Les modules GSM sont configurés via le serveur Web embarqué CM-TB8. Cela permet d’accéder à des fonctionnalités telles que la sélection du réseau, le stockage des numéros de téléphone et les journaux téléphoniques. Chaque module possède son propre emplacement pour carte SIM interne et une connexion d’antenne séparée qui est montée sur le panneau arrière du CM-TB8.

Les appels téléphoniques sont passés et reçus à l’aide du serveur Web intégré ou directement à l’aide des commandes de canal. Le CM-TB8 peut stocker 8 numéros de téléphone et chaque canal peut composer rapidement le numéro requis.

Les modes IFB sont entièrement pris en charge sur les canaux téléphoniques, ce qui permet d’acheminer les signaux d’entrée sélectionnés vers un appel téléphonique connecté.

4 743,00 -

Description

Le CM-TB8 permet de contrôler 8 canaux de Talkback (modes 4 fils et IFB) en 1 U de rack. Il s’utilise avec les systèmes d’ordres de toute marque, et bien sûr avec l’interface de transport audio sur ligne téléphonique Sonifex CM-TLL et les postes commentateur Sonifex CM-CU21 et CM-CU1.

L’appareil dispose en face avant d’une entrée pour casque/micro sur XLR 5 points, d’une entrée micro sur XLR 3 points et d’une sortie casque sur jack 6,35 mm, avec réglage de gain d’entrée, limiteur intégré et renvoi du signal micro sur XLR 3 points sur le panneau arrière. Un haut-parleur est également présent sur la face avant, avec réglage de volume, avec sortie sur jack à l’arrière. L’arrière rassemble une entrée 4 fils et une sortie TB sur XLR 3 points, deux entrées FBA et FBB sur XLR 3 points, ainsi que 4 connecteurs RJ45 et deux ports Remote sur Sub-D 15 points (pour Tallies des activations de touches d’appel).

Chaque canal d’ordres se règle en mode 4 fils ou IFB (Interruptible FoldBack) via un sélecteur en face avant. En mode 4 fils, le signal d’entrée est envoyé en écoute (casque et haut-parleur), au niveau défini par le potentiomètre sur chaque canal. Appuyer sur la touche Talk envoie le signal du microphone sur le connecteur Talkback du panneau arrière, et sur le haut-parleur, avec atténuation. En mode « IFB », c’est le signal arrivant sur l’entrée 4 fils qui est envoyé en sortie, interrompu le cas échéant par celui du microphone. La touche Group Talk permet d’activer simultanément un groupe déterminé de canaux.

L’appareil intègre un générateur de signaux pour identification des canaux et tests des liaisons. Des cartes optionnelles (CM-TBT et CM-TBG) permettent de connecter 2 canaux à un réseau téléphonique ou GSM. Le CM-TB8 offre 6 mémoires de configuration, dont 4 réinscriptibles (via le port Ethernet et un navigateur, grâce au serveur Web intégré).

CM-TB8 Application Diagram
