Interface téléphone/4 fils.

Le CM-TBU permet d’interfacer un réseau d’ordres « 4 fils » au réseau téléphonique analogique, en mode « full duplex », avec une séparation efficace des signaux d’envoi et de réception. Auto-alimenté, il possède un boîtier aluminium solide et compact (8 x 8 x 4 cm environ), et son étage de sortie permet de connecter directement un casque, sans amplificateur supplémentaire.

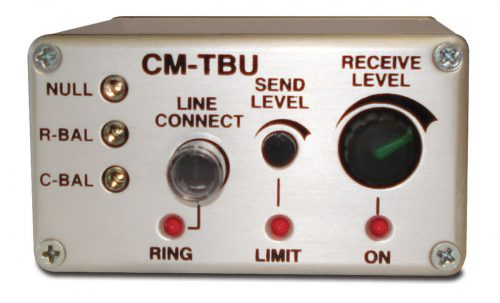

Le panneau arrière regroupe les connecteurs XLR 3 points d’entrée/sortie audio et les connecteurs RJ11 pour ligne téléphonique et combiné. La face avant regroupe le potentiomètre de niveau du signal reçu, celui du niveau de départ (avec limiteur intégré et LED Limit), la touche de connexion à la ligne (avec LED indiquant la sonnerie) et trois ajustables Null, R-Bal et C-Bal permettant d’optimiser la réjection du signal d’entrée sur la sortie 4 fils.

Spécifications :

  • Interface isolée à 4 fils en duplex intégral pour diriger les lignes de central téléphonique non numériques
  • Alimentation en ligne, ne nécessitant aucune batterie ni alimentation externe
  • Optimisation simple du rejet de l’effet local avec le système téléphonique de n’importe quel pays
  • LED indiquant les conditions « Sonnerie », « Maintien de ligne » et « Limite »
  • Contrôle du niveau d’entrée avec limiteur de détection de ligne et indicateur de limite
  • Sortie d’entraînement élevée avec contrôle de niveau pour une alimentation directe vers l’écouteur du présentateur, etc…
  • Les prises de ligne RJ11 en boucle offrent une connexion universelle à la ligne et au poste téléphonique
  • La connexion au poste téléphonique est maintenue pendant l’utilisation de l’appareil
  • Petit boîtier robuste en aluminium extrudé avec connecteurs XLR3 mâle et femelle à 4 fils



Le prix initial était : 444,00€.Le prix actuel est : 422,00€. -

Description

Le degré élevé de séparation entre les signaux d’envoi et de réception le rend approprié pour une utilisation dans les applications téléphoniques IFB (repli interrompu) et la capacité d’entraînement élevée à la sortie à 4 fils permet à l’écouteur d’un présentateur d’être connecté directement à l’unité sans amplificateur externe.

Cette unité extrêmement compacte est alimentée par la ligne téléphonique et fournit une interface à un circuit à 4 fils avec un contrôle de niveau séparé des signaux d’envoi et de réception.

La réjection optimale du signal d’entrée sur la sortie à 4 fils est obtenue dans un circuit en pont en ajustant trois éléments (NULL, R-BAL et C-BAL) via des potentiomètres qui simulent l’impédance de ligne complexe. Cela peut être utilisé pour compenser les variations des lignes locales ou pour s’adapter aux systèmes téléphoniques d’autres pays, où les caractéristiques des lignes peuvent différer. L’optimisation de la réjection de l’effet local n’implique l’utilisation d’aucun équipement de test et peut être facilement effectuée pendant l’utilisation du système.

Bien que le niveau du signal envoyé à la ligne puisse être réglé manuellement à l’aide de la commande « SEND LEVEL » sur une large plage, la commande de niveau est suivie d’un limiteur qui empêche le niveau du signal de la ligne téléphonique de devenir surchargé ou déformé. Le limiteur pilote une LED « LIMIT » pour indiquer le début de la limitation.

Bien que l’étage de sortie puisse piloter l’écouteur d’un présentateur dans une application IFB téléphonique, la commande « NIVEAU DE RÉCEPTION » peut ne pas être accessible au présentateur, qui est normalement situé à une certaine distance de l’unité. Le présentateur peut alors exiger un contrôle local du niveau de signal de l’écouteur. Le CM-TBU peut être utilisé pour fournir le niveau de signal correct à une unité de ceinture d’écouteur alimentée par batterie.

Pour permettre la communication entre le circuit à 4 fils et le réseau téléphonique, une fois les connexions du câble à 4 fils et de la ligne téléphonique effectuées à l’unité, le commutateur « LINE CONNECT » peut être enfoncé pour alimenter l’unité à partir de la ligne. Ceci est indiqué par la LED « ON », et peut être effectué soit après qu’un appel sortant a été composé sur un poste téléphonique connecté à l’unité, soit pour répondre à un appel entrant après que la LED « RING » se soit mise à clignoter. Notez qu’un poste téléphonique n’est pas requis pour les appels entrants, sauf si une sonnerie audible est requise. Si le niveau d’effet local à la sortie 4 fils s’avère excessif, le niveau du signal sortant peut être réduit à l’aide de la commande « SEND LEVEL » ou les commandes de balance peuvent être ajustées pour le minimiser.

L’unité est fournie avec un kit de connecteurs et de câbles qui permet d’effectuer des connexions à la fois à UK Telecom ou aux prises RJ11 universelles utilisées dans la plupart des réseaux téléphoniques à travers le monde.
