SONIFEX RB-DDA22

Distributeur AES/EBU – S/PDIF 1 entrée /22 sorties, 5 types de connecteurs.

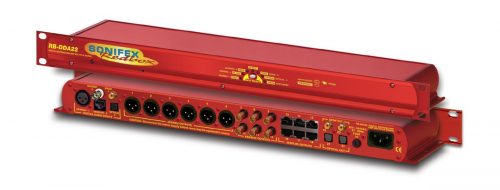

Le RB-DDA22 est un distributeur de signal audionumérique doté de connecteurs de formats multiples : XLR, BNC, RJ45 (1 entrée/6 sorties à chaque fois), RCA/cinch et TOSLink (1 entrée, 2 sorties à chaque fois). Il permet de distribuer un signal AES/EBU ou S/PDIF, choisi parmi 5 arrivant sur 5 connecteurs de formats différents, vers 22 destinations sur les mêmes 5 types de connecteurs. Il accepte, en entrée, une fréquence d’échantillonnage de valeur comprise entre 30 et 200 kHz et une résolution numérique de 16, 20 ou 24 bits. Le signal est reclocké et remis au niveau standard, en conservant les données de statut si présentes.

La face avant héberge une touche de sélection et 7 LED quadricolores, indiquant par défaut la valeur de fréquence d’échantillonnage : 32/44.1/48/88.2/96/176.4/192 kHz. Elles servent également à indiquer l’entrée choisie (rouge : absence de signal, ambre : signal présent, verte : entrée non sélectionnée mais signal présent).

Le RB-DDA22 possède aussi un mode Auto Select, sélectionnant automatiquement le premier signal trouvé en entrée.

Les connecteurs RJ45 sont câblés au standard StudioHub+ (Radio Systems Inc.).

644,00 -

Description

Signaux d’entrée :
1 x entrée audio numérique XLR 3 femelle AES/EBU
1 x entrée audio numérique BNC AES-3id
1 entrée audio numérique RJ45 AES/EBU
1 x entrée RCA Phono S/PDIF
1 x entrée optique audio numérique TOSLink
Signaux de sortie :
6 x sorties audio numériques XLR-3 mâles AES/EBU
6 sorties audio numériques BNC AES-3id
6 sorties audio numériques RJ45 AES/EBU
2 x sorties RCA Phono S/PDIF
2 x sorties optiques TOSLink

Les connecteurs RJ-45 sont câblés pour être compatibles StudioHub+, un format défini par Radio Systems Inc.

Les applications incluent la distribution audio d’une table de mixage numérique vers plusieurs enregistreurs numériques ou l’alimentation de plusieurs studios avec une sortie à partir d’un lecteur audio USB.

Il peut accepter des taux d’échantillonnage d’entrée dans la plage de 30 kHz à 200 kHz et des débits binaires de 16, 20 et 24 bits. Ainsi, il peut être utilisé pour la distribution de signaux CD standard à 16 bits 44,1 kHz, ainsi que pour l’enregistrement 24 bits 96 kHz ou 192 kHz de haute qualité.

Le panneau avant a un bouton INPUT SELECT et 7 voyants LED. Le bouton permet de sélectionner l’entrée à utiliser et indique le mode de fonctionnement de l’unité. Les LED indiqueront, selon le mode de fonctionnement, l’entrée sélectionnée, la présence de signal valide ou la fréquence de fonctionnement.

Mode de fonctionnement
En « mode de fonctionnement », la LED du bouton central est éteinte. L’unité sélectionne ce mode lorsqu’un signal d’entrée valide a été présent et qu’aucune pression de bouton n’a été effectuée pendant 8 secondes. Les LED autour du bouton s’allument en orange pour indiquer directement les fréquences suivantes 32, 44,1, 48, 88,2, 96, 176,4 et 192 kHz. Si l’entrée est à une fréquence non standard, l’unité indiquera à la fois les fréquences de chaque côté de la fréquence entrante – par ex. si le signal d’entrée a une fréquence de 64 kHz, les LED 48 kHz et 88,2 kHz seront allumées. Si la fréquence est inférieure à 32 kHz ou supérieure à 192 kHz, la LED appropriée clignotera.

Mode de sélection d’entrée
Un appui sur le bouton central INPUT SELECT l’allume en rouge et permet de sélectionner l’entrée souhaitée. Appuyez sur le bouton pour faire passer l’entrée sélectionnée à la sélection d’entrée suivante, y compris le mode automatique.

En mode de sélection d’entrée, les LED ont les états suivants :

Éteint – Signal non sélectionné et aucun signal valide présent
Vert – Signal non sélectionné et signal valide présent
Rouge – Signal sélectionné et aucun signal valide présent
Orange – Signal sélectionné et signal valide présent ou mode automatique sélectionné

RB-ADDA2 Diagram
