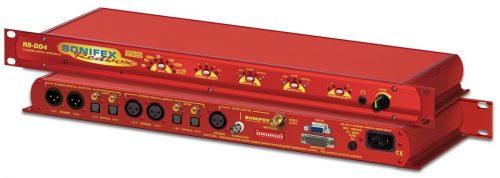

SONIFEX REDBOX RB-DD4

Description

Le RB-DD4 permet de retarder 4 canaux numériques, séparément ou ensemble (durée maximale : 8 s par canal à 32 kHz, 1,33 s à 192 kHz). Il permet de resynchroniser le son à l’image suite à des problèmes de latence de traitements vidéo. Les touches en face avant servent à entrer directement la valeur de retard en images (selon différentes cadences).

L’entrée et la sortie des signaux AES/EBU ou S/PDIF s’effectue sur connecteurs XLR, RCA/cinch ou TOSLink ; une prise casque en face avant, avec sélecteur, permet d’écouter le canal désiré (mono ou stéréo par sélecteur DIP sur panneau arrière).

Le RB-DD4 peut se synchroniser sur différentes sources d’horloge de référence : interne (32/44,1/48/88,2/96/176,4/192 kHz), un des signaux numériques d’entrée, un signal AES/EBU indépendant, un signal de wordclock (sur BNC) ou un signal vidéo analogique ou SDI (avec carte supplémentaire). La sortie peut aussi être synchronisée sur l’horloge interne, à une cadence d’image sélectionnée. Il existe 4 modes de synchronisation :

 • Master – la fréquence d’échantillonnage de sortie est fixe, définie par l’horloge interne.

 • Auto Sync – la fréquence d’échantillonnage de sortie est celle du signal de référence sélectionné. Si ce signal disparaît, le RB-DD4 bascule sur son horloge interne, à la même valeur de fréquence d’échantillonnage.

 • Auto Lock – aucun signal en sortie tant que le RB-DD4 n’est pas verrouillé sur un signal d’horloge externe. Si ce signal disparaît ultérieurement, le RB-DD4 bascule sur son horloge interne, à la valeur de fréquence d’échantillonnage la plus proche.

 • Slave – la fréquence d’échantillonnage de sortie est définie par le signal de référence. Si celui-ci disparaît, les sorties audio sont coupées.

Si le RB-DD4 s’éteint, les signaux d’entrée sont renvoyés tels quels aux sorties (sauf TOSLink). L’appareil est compatible avec le logiciel de contrôle/suivi Sonifex SCi (Serial Control Interface), pour entrée directe des paramètres sur ordinateur via le port D-Sub 9 points de l’appareil.
